Wabco | SKU: 9253840160

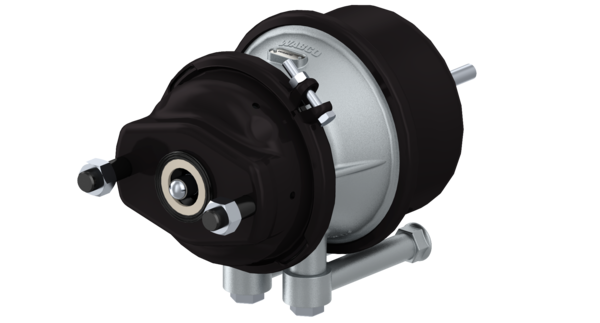

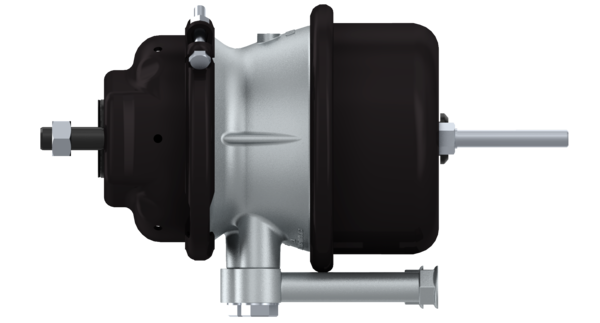

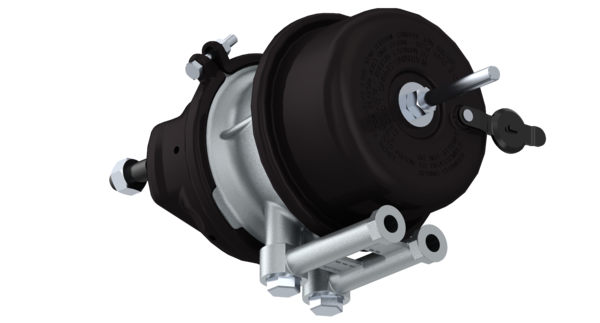

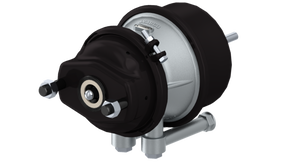

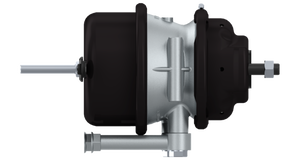

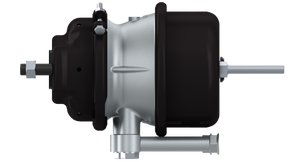

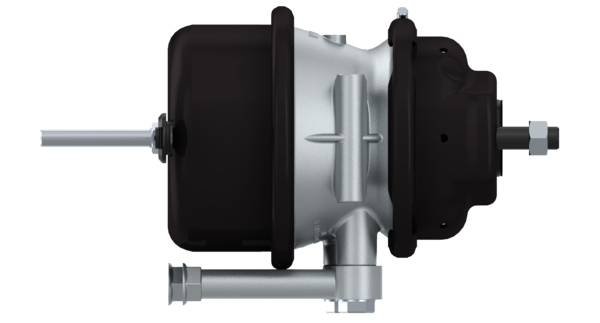

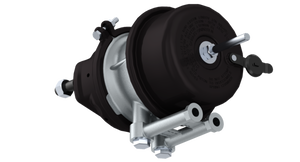

Fjäderbromscylinder 16/24 - Skivbroms

Märke:	WABCO
Bultlängd:	43,0 mm
Gängstigning:	M16 x 1,5
Beräknat volym (dm³):	15,466
Klämband:	Ø 167 mm
Avstånd mellan bultar:	120,6 mm
Klämbandets position:	-135°
Max arbets tryck:	10,5/8,5 bar
Diameter:	184,0 mm
Modell:	16/24
Längd:	229 mm
Gängport 11:	M16 x 1,5
Portvinkel:	Position Sidoport 90°
Stempelstångslängd:	15 mm
Stempelstånggänga:	Kula R8
Gängport 12:	M16 x 1,5
Lös tryck	5,1 bar
Återfjädring	100 N
Slaglängd:	57/57 mm
Total längd:	318,0 mm
Driftstyp:	Skiva
Storlek (mm x mm x mm)	370 x 220 x 190
Vikt (kg)	7,1
